Mô hình hóa Thế giới Thực – Lớp Vật lý trong Thực tiễn
Giới thiệu: Vượt ra ngoài Thế giới Số
ArchiMate ban đầu tập trung vào các tài sản kỹ thuật số và quy trình kinh doanh. Tuy nhiên, với sự ra đời của Internet of Things (IoT), sản xuất thông minh và các hệ thống không gian mạng-vật lý, nhu cầu mô hình hóa các tài sản vật lý, hữu hình ngày càng trở nên cấp thiết. Lớp Vật lý (Physical Layer), được bổ sung trong ArchiMate 3.0, chính là để đáp ứng nhu cầu này, cho phép các kiến trúc sư mô hình hóa thế giới thực và sự tương tác của nó với thế giới số.
Các thành phần của Lớp Vật lý
- Equipment (Thiết bị): Một hoặc nhiều máy móc, công cụ hoặc dụng cụ vật lý có thể tạo ra, sử dụng, lưu trữ, di chuyển hoặc biến đổi vật liệu. Ví dụ: “Cánh tay robot”, “Máy CNC”, “Máy in 3D”.
- Facility (Cơ sở vật chất): Một cấu trúc vật lý hoặc môi trường. Ví dụ: “Nhà máy sản xuất”, “Trung tâm dữ liệu”, “Nhà kho”.
- Distribution Network (Mạng lưới phân phối): Một mạng lưới các đường dẫn để phân phối vật liệu hoặc năng lượng. Ví dụ: “Hệ thống băng chuyền”, “Đường ống dẫn dầu”, “Mạng lưới đường bộ”.
- Material (Vật liệu): Vật chất hữu hình hoặc năng lượng. Ví dụ: “Nguyên liệu thô”, “Linh kiện lắp ráp”, “Sản phẩm hoàn chỉnh”.
Ví dụ chi tiết: Dây chuyền sản xuất thông minh
Hãy mô hình hóa một dây chuyền lắp ráp ô tô đơn giản, lấy cảm hứng từ các ví dụ về sản xuất và khái niệm “Mạng lưới Sản xuất Động”. Dây chuyền này sử dụng các cánh tay robot được điều khiển bởi phần mềm để lắp ráp sản phẩm từ các linh kiện.
- Kịch bản: Trong một nhà máy lắp ráp, một khung xe ô tô di chuyển trên băng chuyền. Một cánh tay robot, được điều khiển bởi phần mềm, sẽ lắp động cơ vào khung xe.
- Why (Câu hỏi kinh doanh): “Làm thế nào chúng ta có thể trực quan hóa dòng chảy của vật liệu qua dây chuyền lắp ráp và thể hiện mối liên kết chính xác giữa thiết bị vật lý và phần mềm điều khiển nó cho sáng kiến ‘Công nghiệp 4.0’ của chúng ta?”
- What (Các thành phần ArchiMate):
- Facility: “Nhà máy Lắp ráp”.
- Equipment: “Cánh tay Robot”, “Băng chuyền”.
- Material: “Khung xe”, “Động cơ”, “Xe đã lắp ráp”.
- Distribution Network: Đường đi vật lý của băng chuyền.
- Application Component: “Phần mềm Điều khiển Robot”.
- Mối quan hệ Flow: Để mô hình hóa sự di chuyển của Material giữa các Equipment.
- Mối quan hệ Assignment: Để cho thấy “Phần mềm Điều khiển Robot” được gán cho (tức là triển khai trên) “Cánh tay Robot”.
Sơ đồ này sẽ kết hợp các yếu tố từ Lớp Vật lý và Lớp Ứng dụng.

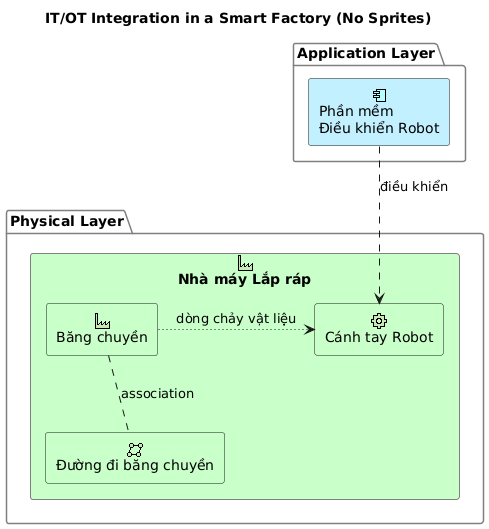

Sơ đồ này minh họa rõ ràng dòng chảy vật lý: `Khung xe` (`Material`) di chuyển trên `Băng chuyền` (`Equipment`) đến `Cánh tay Robot` (`Equipment`). Điểm mấu chốt nằm ở mối quan hệ `Assignment` (Gán nhiệm vụ), nó tạo ra một cầu nối trực tiếp giữa `Phần mềm Điều khiển Robot` (thế giới IT) và `Cánh tay Robot` (thế giới OT – Công nghệ Vận hành).
Lưu ý quan trọng: Cầu nối giữa IT và OT
- Sức mạnh thực sự của Lớp Vật lý nằm ở khả năng tạo ra một mô hình thống nhất, làm mờ đi ranh giới truyền thống giữa Công nghệ Thông tin (IT) và Công nghệ Vận hành (OT). Trong nhiều thập kỷ, hai lĩnh vực này hoạt động độc lập. IT quản lý dữ liệu và ứng dụng văn phòng, trong khi OT quản lý máy móc và quy trình công nghiệp.
- Sự hội tụ của IT và OT là trọng tâm của cuộc cách mạng Công nghiệp 4.0. Bằng cách sử dụng các mối quan hệ như Assignment, ArchiMate cho phép các kiến trúc sư tạo ra một bức tranh tổng thể duy nhất. Một kiến trúc sư an ninh mạng giờ đây có thể truy vết một mối đe dọa từ một lỗ hổng mạng IT xuống đến thiết bị nhà máy vật lý cụ thể mà nó có thể gây gián đoạn. Một nhà phân tích kinh doanh có thể mô hình hóa cách một bản cập nhật phần mềm (IT) có thể cải thiện hiệu suất của một dây chuyền sản xuất (OT). Khả năng phân tích các hệ thống không gian mạng-vật lý phức tạp này là một lợi thế cạnh tranh quan trọng mà Lớp Vật lý mang lại.
